CONNETTORE UNIPOLARE VOLANTE
Connettore porta maschio/femmina per applicazioni fotovoltaiche
DESCRIZIONE
Connettore volante porta maschio/femmina per applicazioni fotovoltaiche adatto per cavi in rame e alluminio con sezione conduttore da 1,5-2,5 mm2, 4-6 mm2 e 10 mm2
| CARATTERISTICHE TECNICHE | DESCRIZIONE |
|---|---|
| PIN metallico: | rame stagnato |
| Resistenza di contatto: | Rc < 5mΩ |
| Diametro PIN: | 3 mm |
| Tipo di PIN: | stampato |
| Guscio: | plastica (PPO) |
| Sezione cavi: | 1,5 - 2,5 - 4 - 6 - 10 mm2 |
| Tensione massima applicabile: | 1000 Vdc |
| Corrente massima applicabile: | 25 A |
| Temperatura di esercizio: | -40 °C ÷ +85 °C |
| Grado di protezione: | IP67 |
| Classe di infiammabilità: | UL94-V0 |
| Tenuta all'acqua: | IP67 (IEC 60529) |
| Forza di inserzione: | ≤ 50 N |
| Condizioni operative: | -40 °C ÷ +85 °C |
| Infiammabilità: | UL94V-0 |
| Certificazioni: | TÜV per cod. IS13242 e IS23243 |
DIMENSIONI

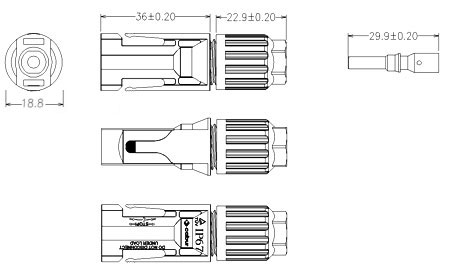

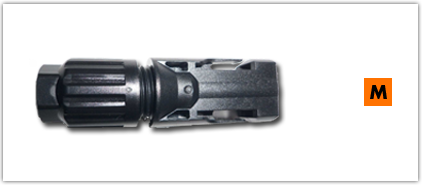

CONNETTORE VOLANTE PORTA MASCHIO

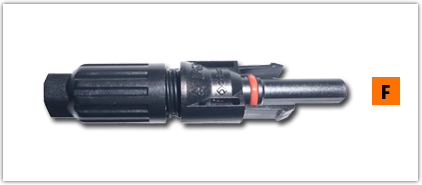

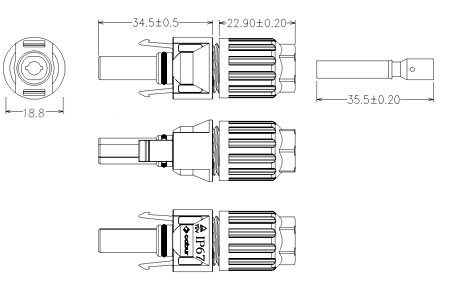

CONNETTORE VOLANTE PORTA FEMMINA
| TIPO CONNETTORE | PER CONDUTTORE CON SEZIONE mm2 | CODICE |
|---|---|---|
| MASCHIO | 1,5 - 2,5 | IS13240 |
| MASCHIO (TÜV) | 4 - 6 | IS13242 |
| FEMMINA | 1,5 - 2,5 | IS23241 |
| FEMMINA (TÜV) | 4 - 6 | IS23243 |
| MASCHIO | 10 | IS14242 |
| FEMMINA | 10 | IS24243 |

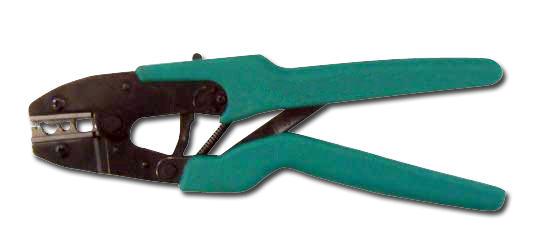

PINZA
DESCRIZIONE:
Pinza crimpatrice con corpo in acciaio, possiede manici di una lunghezza per la quale il serraggio manuale della pinza risulta molto più agevole.
Semplice nell'utilizzo, è robusta, maneggevole, pratica, economica e, soprattutto, offre una buona qualità di crimpatura.
È particolarmente adatta per il crimpaggio dei terminali sulla sezione di cavo da 10 mm2.
INDICAZIONI DI UTILIZZO:
Con la nuova crimpatrice è possibile regolare la pressione di crimpatura per un corretto e ottimale serraggio sui cavi tramite disco dentato.
L'utensile è stato ideato per la realizzazione di crimpature esegibili sui cavi fotovoltaici e trefoli intrecciati.
DIMENSIONI:
Lunghezza: 260 mm, Spessore: 18 mm, Larghezza: 75 mm, Peso: 650 gr.
