RG 59 B/U 75 Ω FR (PH30)
Cavi coassiali per trasmissione segnale video, resistenti al fuoco, non propaganti la fiamma, senza alogeni .
|
 |

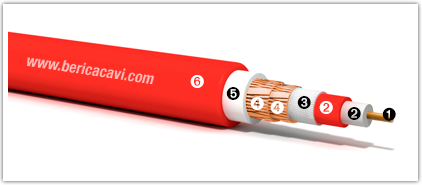

- Conduttore
- Isolante
- Barriera alla fiamma
- Schermatura
- Riempitivo
- Guaina
|
|
IMPIEGO: Adatti per il collegamento tra telecamere e registratore nei sistemi televisivi a circuito chiuso quando c'è la necissità di garantire la trasmissione del segnale anche in presenza di un'incendio.
POSA: Per posa fissa all'interno, senza protezione od entro tubazione in vista o incassate, o sistemi chiusi similari.
|
| CARATTERISTICHE | DESCRIZIONE | NORME |
|---|
| Conduttore: |
rame rosso ricotto 0,65 mm |
|
| Isolante: |
polietilene a bassa densità LPDE |
|
| Isolante: |
silicone ceramizzante |
|
| Barriera alla fiamma: |
nastro di vetro |
|
| Schermatura: |
doppia treccia di rame rosso ricotto |
EN 50117-2-4 screening cl.A |
| Riempitivo: |
mescola LSZH |
|
| Guaina: |
mescola LSZH di qualità M1 |
CEI EN 50363 |
| Colore della guaina: |
rosso RAL 3000 |
|
| Non propagante la fiamma: |
|
CEI EN 60332-1-2 |
| Senza alogeni: |
(< 0,5 mg/g - 0,5%) |
CEI EN 50267-2-1/2 - IEC 60754-1/2 |
| Ridotta emissione di fumi: |
(trasmittanza > 60%) |
CEI EN 61034-2 |
| Resistente al fuoco: |
durata 30 min. alla temeperatura di 830 °C (-0 ÷ +40 °C) |
CEI EN 50200 |
| Resistente al fuoco: |
(E30) |
DIN VDE 4102-12 |
| Resistente al fuoco: |
durata 180 min. alla temperatura di 750 °C (FE180) |
IEC 60331-21 - VDE 472-814 |
| Resistente al fuoco: |
|
BS 6387 Cat. CWZ |
| Capacità: |
dell'ordine di 75 nF/km |
|
| Induttanza: |
dell'ordine di 0,50 mH/km |
|
| Tensione di prova: |
7 kVac |
|
| Temperatura max d'esercizio: |
90 °C |
|
| Temperatura min. di posa: |
0 °C |
|
| Raggio di curvatura: |
Ø x 14 |
|
| Marcatura: |
BERICA CAVI S.P.A. ITALY Formazione FR Anno/Lotto |
|
|
|
| ATTENUAZIONE |
|---|
| MHz |
0,5 |
1 |
5 |
10 |
100 |
300 |
| dB/100 m |
0,7 |
1,1 |
2,6 |
3,6 |
14,3 |
31,6 |
|
|
| TIPO | Ø ESTERNO MEDIO
mm | PESO MEDIO
kg/km | CODICE |
|---|
| RG 59 B/U FR |
10,3 |
154,0
|
B40RG59FR |
|
