IMPIEGO: Adatti per il collegamento tra i sensori e la centralina dei sistemi di rivelazione incendio quando sono richieste caratteristiche particolari quali: la resistenza al fuoco, la ridotta emissione di fumi opachi, la ridotta emissione di gas tossici e corrosivi e l'assenza di alogeni.
POSA: Per posa fissa all'interno e all'esterno. Possono essere installati su passerelle, tubazioni, canalette e sistemi similari. E' ammessa la posa interrata indiretta.
|

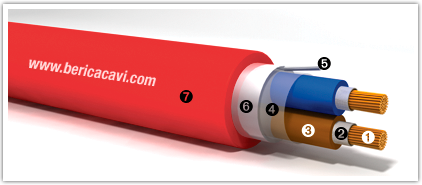

| CARATTERISTICHE | DESCRIZIONE | NORME |
|---|
| Conduttori: |
rame rosso ricotto cl.5 |
CEI EN 60228 (Tabella 9) |
| Barriera alla fiamma: |
nastro vetro-mica spessore > 0,10 mm |
|
| Isolante: |
mescola LSZH di qualità G10 |
CEI EN 50363 |
| Colori anime: |
|
CEI UNEL 00722 - HD 308 |
| Separatore: |
nastro Pet |
|
| Drenaggio: |
rame stagnato ricotto |
|
| Schermatura: |
nastro Al/Pet |
|
| Guaina: |
mescola LSZH di qualità M1 |
CEI EN 50363 |
| Colore della guaina: |
rosso RAL 3000 |
|
| Non propagante l'incendio: |
|
CEI EN 60332-3-24 |
| Non propagante la fiamma: |
|
CEI EN 60332-1-2 |
| Senza alogeni: |
(< 0,5 mg/g - 0,5%) |
CEI EN 50267-2-1/2 - IEC 60754-1/2 |
| Ridotta emissione di gas tossici: |
(indice di tossicità < 2%) |
CEI 20-37/4-0 |
| Ridotta emissione di fumi: |
(trasmittanza > 60%) |
CEI EN 61034-2 |
| Resistente al fuoco: |
durata 90 min. alla temperatura di 830 °C (-0 ÷ + 40 °C) |
CEI EN 50200 |
| Resistenza elettrica: |
relativamente alla sezione |
CEI EN 60228 (Tabella 9) |
| Tensione nominale Uo/U: |
0,6/1 kV |
|
| Tensione massima: |
1,2 kV |
|
| Tensione di prova: |
4 kV |
|
| Temperatura max d'esercizio: |
90 °C |
|
| Temperatura di corto circuito: |
250 °C |
|
| Temperatura min di posa: |
0 °C |
|
| Raggio di curvatura: |
Ø x 14 |
|
| Twistatura massima standard (cavo 2x): |
≥ 10 spire/metro |
|
| Marcatura: |
BERICA CAVI S.P.A. ITALY FIRE RESISTANT ALARM CEI 20-22 III cat. C CEI EN 50200 PH 90 CE 0,6/1 kV Formazione Anno/Lotto 00000 m |
|
|
TIPO
N° x mm2 | Ø ESTERNO MEDIO
mm | PESO MEDIO
kg/km | CODICE |
|---|
| 2x1 |
8,9 |
82 |
B5602100FR |
| 3x/G1 |
9,4 |
90,2 |
B5603100FR |
| 4x/G1 |
10,5 |
115 |
B5604100FR |
| 5x/G1 |
11,8 |
151 |
B5605100FR |
| 7x/G1 |
12,8 |
176 |
B5607100FR |
| 2x1,5 |
9,7 |
100 |
B5602150FR |
| 3x/G1,5 |
10,3 |
116 |
B5603150FR |
| 4x/G1,5 |
11,5 |
145,3 |
B5604150FR |
| 5x/G1,5 |
12,8 |
184,1 |
B5605150FR |
| 7x/G1,5 |
13,9 |
227,6 |
B5607150FR |
| 2x2,5 |
10,9 |
140 |
B5602250FR |
| 3x/G2,5 |
11,5 |
187 |
B5603250FR |
| 4x/G2,5 |
12,9 |
235 |
B5604250FR |
| 5x/G2,5 |
14,3 |
285 |
B5605250FR |
| 7x/G2,5 |
15,6 |
370 |
B5607250FR |
|
